电路改造需要的辅材及注意事项

03-27 00:45:49  浏览次数:757次  栏目:电器工程装修DIY
标签:自己装修,自己装修流程, 电路改造需要的辅材及注意事项,http://www.z5z4.com

电路改造常用到的辅材主要有:电线(家用一般用2.5平的,空调等电器用4平的,入户线10平的),贴线管、防水胶布、接线端子、接线管、开关、插座面板、线盒、接头、弯头、锁扣、锡条等。

设计交底与图纸会审的内容及流程

设计交底与图纸会审的内容及流程

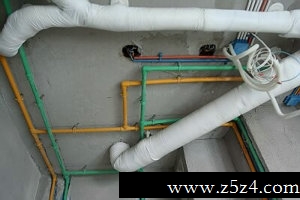

电路改造布线的设计

1、 走廊、过厅

应为2支路线:包括电源线、照明线。

电源终端接口欲留1—2个。灯光应根据走廊长度、面积而定、如果较宽可安装顶灯、壁灯;如果狭窄,只能安装顶灯或透光玻璃顶,在户外内侧安装开关。

2、卧室

一般应为7支路线:包括电源线、照明线、空调线、电视馈线、电话线、电脑线、报警线。

卧室各线终端欲留:床头柜的上方欲留电源线口,并采用5孔插线板带开关为宜,可以减少床头灯没开关的麻烦,还应欲留电话线口,如果双床头柜,应在两个床头柜上方分别欲留电源、电话线口。梳妆台上方应欲留电源接线口,另外考虑梳妆镜上方应有反射灯光,在电线盒旁另加装一个开关。写字台或电脑台上方应安装电源线、电视馈线、电脑线、电话线接口。照明灯光采用单头灯或吸顶灯,多头灯应加装分控器,重点是开关,建议采用双控开关,单联,一个安装在卧室门外侧,另一个开关安装在床头柜上侧或床边较易操作部位。空调线终端接口欲留,需由空调安装专业人员设定位置。报警线在顶部位置欲留线口。如果卧室采用地板下远红外取暖,电源线与开关调节器必须采用适合6平方铜线与所需电压相匹配的开关,温控调节器切不可用普通照明开关,该电路必须另行铺设,直到入户电源控开部分。

3、卫生间

应为3支线路:电源线、照明线、电话线。

电源线以选用4mm2线为宜。考虑电热水器、电加热器等大电流设备,电源线接口最好安装在不易受到水浸泡的部位,如在电热水器上侧,或在吊顶上侧。电加热器,目前看好的是浴霸,同时可解决照明、加热、排风等问题,浴霸开关应放在室内。而照明灯光或镜灯开关,应放在门外侧。在相对干燥的地方欲留一个电话接口,最好选在坐便器左右为宜,电话接口应注意要选用防水型的。最好在坐便器旁再安个排风扇开关。

4、餐厅

应为3支路线:包括电源线、照明线、空调线。

电源线尽量欲留2至3个电源接线口。灯光照明最好选用暖色光源,开关选在门内侧。空调也需按专业人员要求欲留接口。

5、厨房

应为2支路线:包括电源线、照明线。

电源线部分尤为重要,最好选用4mm2线,因为随着厨房设备的更新,目前使用如微波炉、抽油烟机、洗碗机、消毒柜、食品加工机、电烤箱、电冰箱等设备增多,所以应根据客户要求在不同部位欲留电源接口,并稍有富余,以备日后所增添的厨房设备使用,电源接口距地不得低于50cm,避免因潮湿造成短路。照明灯光的开关,最好安装在厨房门的外侧。

6、客厅

客厅布线一般应为8支路线:包括电源线(2.5mm2铜线)照明线(2.5mm2铜线)、空调线(4mm2铜线)、电视线(馈线)、电话线(4芯护套线)、电脑线(5类双脚线)、对讲器或门铃线(可选用4芯护套线,备用2芯)、报警线(指烟感,红外报警线,选用8芯护套线)。

客厅各线终端欲留分布:在电视柜上方欲留电源(5孔面板)、电视、电脑线终端。空调线终端欲留孔应按照空调专业安装人员测定的部位欲留空调线(16A面板)、照明线开关。单头或吸顶灯,可采用单联开关;多头吊灯,可在吊灯上安装灯光分控器,根据需要调节亮度。在沙发的边沿处欲留电话线口。在户门内侧欲留对讲器或门铃线口。在顶部欲留报警线口。

客厅如果需要摆放冰箱、饮水机、加湿器等设备,根据摆放位置欲留电源口,一般情况客厅至少应留5个电源线口。

7、书房

应为7支线路;包括电源线、照明线、电视线、电话线、电脑线、空调线、报警线。

书房内的写字台或电脑台,在台面上方应装电源线、电脑线、电话线、电视线终端接口,从安全角度应在写字台或电脑下方装电源插口1-2个,以备电脑配套设备电源用。照明灯光若为多头灯应增加分控器,开关可安装在书房门内侧。空调欲留口,应按专业安装人员要求欲留。报警线应在顶部欲留接线口。

下面是一个电路改造中的电路布线案例,希望通过案例宝友能够对电路改造有一个更直观的认识。

一、客厅

1、电视机旁:闭路电视、两个10孔电源(电视+DVD+机顶盒)+备用1个

2、茶几旁:电话(+网线)、五孔插座(台灯+备用电源)

3、门口:三连开关(客厅、餐厅、玄关灯光)

4、16A空调专用三孔电源插座(壁挂空调)或20A柜式空调专用四孔电源插座

二、卧室

1、门口:卧室灯开关(双控)

2、床旁边:五孔插座(台灯+备用电源)、电话线+网线、卧室灯开关(双控)

3、梳妆台旁:五孔插座(吹风机)

4、电视机旁:闭路电视、6孔电源(电视+DVD+机顶盒)

5、16A空调专用三孔电源插座

三、厨房

1、冰箱、燃气热水器(电热水器)、烟机、排风扇等 均为3孔插座

2、消毒柜、微波炉、电饭煲、电烤箱(16A)、备用若干 均为带开关3孔插座

四、卫生间

1、座便旁:带防水盒三孔插座(便洁宝)

2、面盆旁:带防水盒5孔(+剃须专用插座)镜前灯开关

3、3孔(浴霸)

4 镜前灯

五、餐厅

1、餐边柜:10孔1个(饮水机等)

2、16A空调专用三孔电源插座

3、地面插座(火锅), 桌子如果靠墙边,最好用墙插.而不需要地插

六、儿童房

1、门口:灯开关(双控)

2、床旁边:五孔插座(台灯+备用电源)、卧室灯开关(双控)

3、写字台旁:三孔插座若干(台灯、电脑)、电话+网线

4、16A空调专用三孔电源插座

七、书房

1、门口:灯开关

2、写字台旁:三孔插座若干(台灯、电脑)、电话+网线

5、16A空调专用三孔电源插座

八、如果有衣帽间、阳光房、阳台,可适当安排灯的开关和备用电源插座
